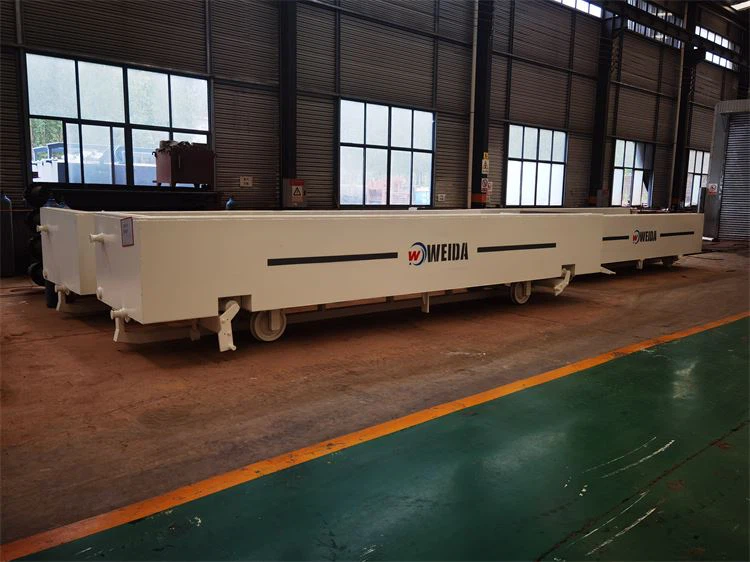

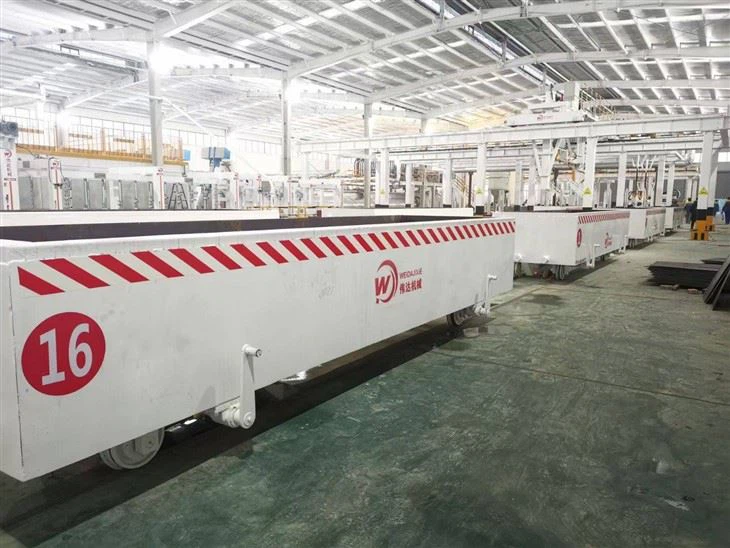

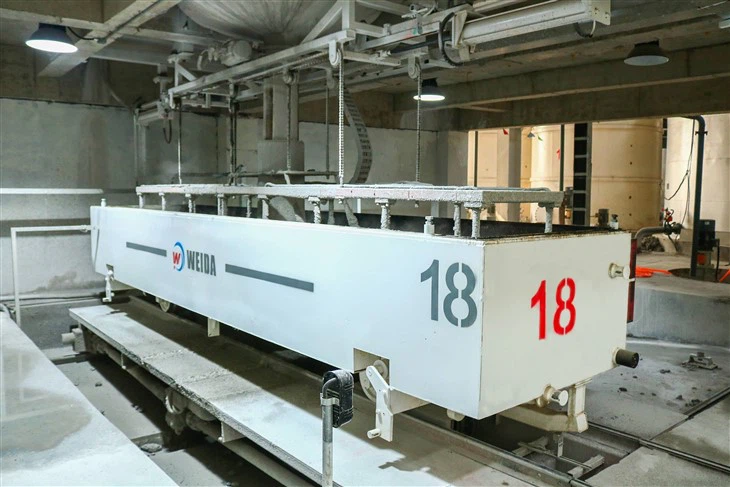

Коробка пресс-формы блока AAC



Минимальный размер полости пресс-формы: 6080*1280*650 мм;

Размер нетто: 6,0*1,2*0,6 м;

Внутренний диаметр колеса 800м.

Основной профиль: 150*100*6100*100*8, прямоугольная труба;

Футеровка: стальная пластина 10 мм;

В колесе используется процесс ковки из стали 45 #, что значительно улучшает свойства материала и продлевает срок службы колеса.

Вал колеса изготовлен из стали 45#.





(1) Весь процесс изготовления нижней рамы пресс-формы осуществляется с помощью специальной оснастки, которая обеспечивает точность размеров и реализует взаимозаменяемость пресс-формы;

(2) Погрешность плоскостности поверхности контакта пресс-формы и заготовки в направлении 6 м Меньше или равна 1 мкм, в направлении 1,2 м Меньше или равна 1 мкм, диагональная ошибка формы меньше или равна 2 мкм. Жесткость штампа и боковой пластины гарантирована. Деформация под нагрузкой не более 0,5 мм/м, а диагональная ошибка менее 0,1‰;

(3) Чтобы обеспечить точность сборки пресс-форм, Weida использует режим сборки «черновая фрезеровка — чистовая обработка — сборка». Обрабатывающий цех оснащен большим портальным фрезерным станком, обрабатывающим центром с ЧПУ и другим крупным обрабатывающим оборудованием для обеспечения точности обработки оборудования.





(1) В пресс-форме используется режим блокировки коромысла с пружиной бабочки, самовыравнивающаяся форма двойного прижимного колеса для нажатия на боковую пластину, чтобы обеспечить полную посадку боковой пластины и пресс-формы и максимально продлить срок службы уплотнительной резиновой ленты. в процессе использования;

(2) Матрица имеет конструкцию с двойным наклоном волочильной матрицы, что снижает количество образующихся отходов и делает заготовку не падающей под углом и не прилипающей к матрице.
